电机软发动器作业原理 电机软发动器接线图

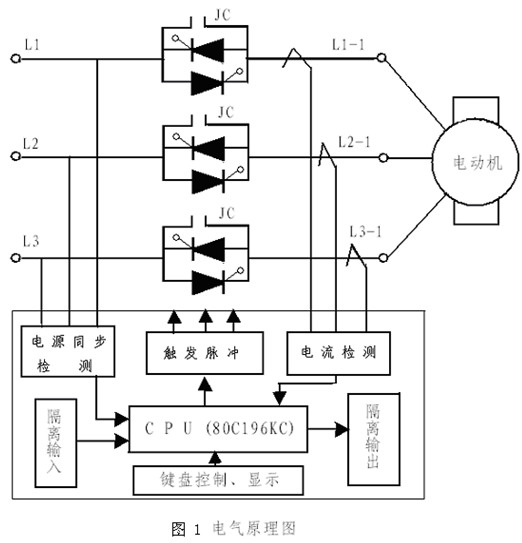

  在三相电源与电机间串入三相反并联晶闸管（可控硅整流器），运用晶闸管移相操控原理，发动时电机端电压随晶闸管的导通角从零逐步上升，电机转速逐步增大，直至到达满意发动转矩的要求而完毕发动进程，此刻旁路接触器接通（防止电机在运转中对电网构成谐波污染，延伸晶闸管寿数），电机进入稳态运作时的状况，泊车时先堵截旁路接触器，然后由软发动器内晶闸管导通角由大逐步减小，使三相供电电压逐步减小，电机转速由大逐步减小到零，泊车进程完结。

  发动时，使晶闸管的导通角从0开端，逐步前移，电机的端电压从零开端，依照预设函数联系逐步上升，直到到达满意发动转矩而是电动机顺畅发动，再使电机全电压运转。

  从作业原理上看，软发动器其实便是一个调压器，输出只改动电压，并没改动频率。这一点与变频器不同。

  电机传统的减压起动方法如：Y-△起动、自耦减压起动、电抗器起动等，皆归于有级减压起动，其缺陷是在起动进程中会呈现二次冲击电流。而软发动器则防止了这些缺陷，故近年来运用比较广泛。

  1)、起动时无冲击电流，经过逐步增大晶闸管导通角，使起动电流从零线性上升至设定值；

  2)、属恒流起动，软起动器可引进电流闭环操控，使电动机在起动进程中坚持恒流，保证电动机平稳起动；

  3)、可根据负载状况及电网继电保护特性挑选，能自由地无级调整至最佳的起动电流。

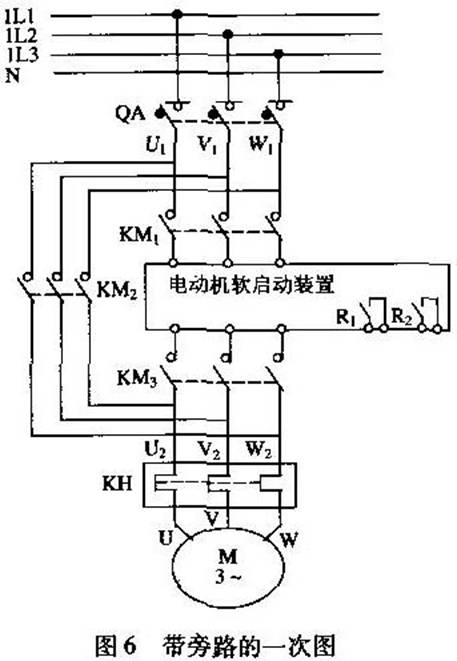

  当电动机全速运转后，用旁路接触器来替代已达成方针的软起动器，以下降晶闸管的热耗，进步体系功率。在这种形式下用一台软起动器能够起动多台电动机。
